紫外線照射水殺菌装置
タンクくりん
|
| 貯水槽や酒造工場の酒蔵、工作機械の研削液のタンク内部の腐敗防止 |
|
|
タンクくりんの特徴
～紫外線照射水殺菌装置・タンクくりんのお勧めポイントは～ |
- ランプには高性能の石英ガラス管を採用。
- タンク内の貯留水の除菌および雑菌の繁殖防止（ヘルール式/フランジ式）。
- 紫外線による除菌法なので温泉など水質に変化を起こしません。
- 簡単操作。
- 薬品に抵抗力を持つ最近の除菌にも確実な除菌力。
- 燃料、薬剤の補給は不要なので低コスト。
- ランプ寿命は9000ｈの長寿命。
- 簡単設置工事。
|
タンクくりんの利用分野
～紫外線照射水殺菌装置・タンクくりん仕様はこんな場所で使用されています～ |
- マンションなどの貯水タンク
- 工場の洗浄水タンク
- 食品工業（精肉・水産加工品・菓子・惣菜・漬物・給食センター・製パン・製麺・豆腐・冷凍食品・スーパー貯蔵・弁当屋・八百屋・魚屋）
- 農水産業
- 薬品工場
- 酒造工場の酒蔵
- 病院・医院などの医療施設
- 家畜飼育場
- 電子工場
- 老人ホーム
- プール
- 工作機械メーカー
|
タンクくりんの構造
～紫外線照射水殺菌装置・スペースくりん タンクは効率よくオゾン水を生成、その仕組みは～ |
 |
- 貯水タンクの大きさにより、機種および灯数の設定を行ないますのでご相談ください。
- 別途専用電源が必要になります。
- 紫外線による劣化がありますのでＦＲＰなどの樹脂タンクには使用できません。
|
タンクくりん基本仕様（一部）
ＵＶ照度はランプから１ｍの距離の地点の２５３.７ｎｍ線の強度を示しています。
| 方式 |
形式 |
消費電力（W） |
ＵＶ照度
（μw/cm2） |
ランプ寸法
（ｍｍ） |
| ダウンライト |
ST-110D-6A |
95 |
240 |
360 |
| 直接照射 |
ST201R |
20 |
40 |
430 |
| ST401R |
25 |
90 |
530 |
| ST901R |
65 |
210 |
1030 |
| ST1101R |
95 |
240 |
1250 |
| 完全・半浸漬照射 |
ST201 |
20 |
40 |
436 |
| ST401 |
25 |
90 |
546 |
| ST901 |
65 |
210 |
1046 |
| ST1101 |
95 |
240 |
1266 |
99.9%殺菌に必要な紫外線量（μW･sec／cm2）
| 微生物 |
紫外線量 |
微生物 |
紫外線量 |
| グラム陰性菌 |
しょうゆ酵母 |
21000 |
| 変形菌 |
3780 |
ウイリヤ属酵母 |
37800 |
| 赤痢菌（志菌） |
4260 |
ビヒヤ属酵母 |
38400 |
| 赤痢菌（駒込ＢⅢ菌） |
4320 |
藻類 |
22000 |
| チフス菌 |
4440 |
ビールス |
| 大腸菌 |
5400 |
Bacterisphage |
6600 |
| グラム陽性菌 |
タバコモザイク |
440000 |
| 溶血連鎖球菌（Ａ群） |
7440 |
インフルエンザ |
3400 |
| 黄色ブドウ球菌 |
9300 |
カビ類 |
| 白色ブドウ球菌 |
9060 |
緑色胞子（チーズ） |
39000 |
| 溶血連鎖球菌（Ｄ群） |
10560 |
オリーブ色胞子（りんご） |
39000 |
| 腸球菌 |
14900 |
オリーブ色胞子（みかん） |
132000 |
| 馬鈴薯菌 |
17900 |
黒色胞子 |
396000 |
| 馬鈴薯菌（芽胞） |
28100 |
緑黄色胞子（乾物・土） |
180000 |
| 枯草菌 |
21600 |
青黄色胞子（土・穀物・干草） |
132000 |
| 枯草菌（芽胞） |
33200 |
白色胞子（クリーム・バター） |
15000 |
| 酵母菌（イースト） |
灰色胞子（肉） |
51000 |
| 日本酒酵母 |
19600 |
黒色胞子（果物・野菜） |
333000 |
| ビール酵母 |
18800 |
|
|

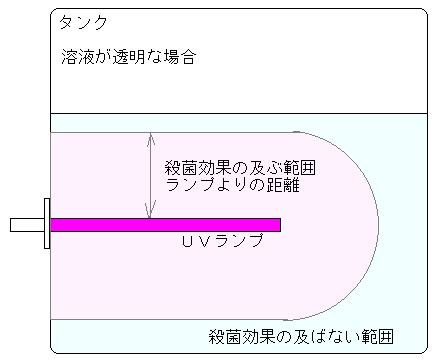

下図の様にタンク内部の水殺菌を行なう場合
ＹＳくりん タンクくりんの殺菌有効距離をタンク内部溶液全てにわたって網羅させる必要があります。

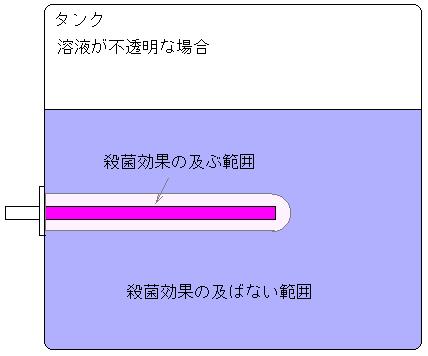

またタンク内部溶液が不透明な場合
下図の様に殺菌有効距離が極端に短くなるためにこの手法でのタンク内溶液の殺菌は不向きとなります。

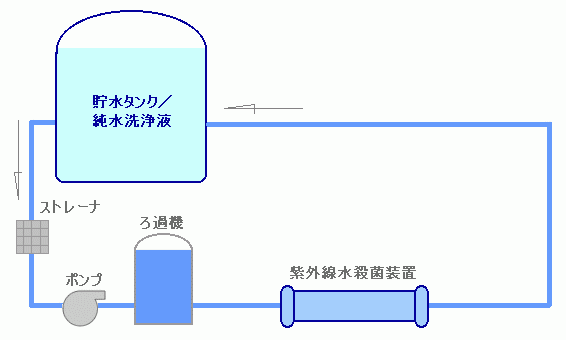

その場合は下図の様にＹＳ９００ＵＷなどの流水型水殺菌装置でタンク内部の溶液を循環させ殺菌することをお勧めします。
|
